Gitterdynamik entschlüsselt: Ein vollständiger Raman-Fingerabdruck für LaInO3

LaInO₃ (LIO) stößt als Substrat für BaSnO₃ (BSO) auf wachsendes Interesse – ein Perowskitoxid, das für seine außergewöhnlich hohe Elektronenmobilität bei Raumtemperatur und seine optische Transparenz geschätzt wird. Die nahezu perfekte Gitteranpassung von LIO an BSO trägt dazu bei, Versetzungsstreuung zu reduzieren, die die Mobilität in epitaktischen BSO-Filmen typischerweise begrenzt,. und Zudem wurde an LIO/BSO-Grenzflächen die Formation zweidimensionaler Elektronengase demonstriert, mit denen hochmobile Feldeffekttransistoren ermöglicht werden können. Trotz dieser zunehmenden Relevanz fehlte bislang ein detailliertes Verständnis der Gitterdynamik von LIO, da frühere Studien durch minderwertige Probenqualität limitiert waren. Phononen sind grundlegend für das mechanische, thermische und optische Verhalten eines Materials, weshalb diese Lücke ein echtes Hindernis für das gezielte Design von LIO-basierten Bauelementen darstellt.

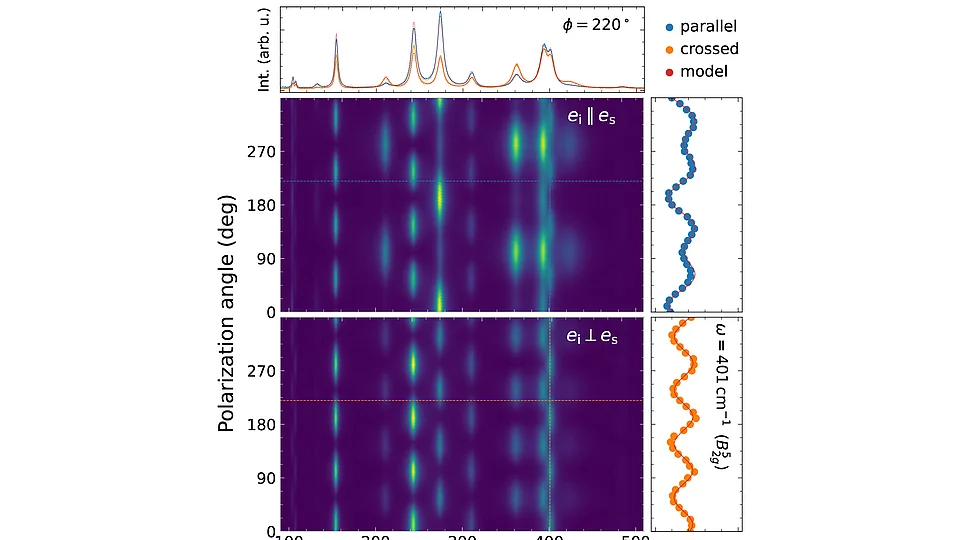

Eine neue Studie schließt diese Lücke, indem sie polarisationswinkelaufgelöste Raman-Spektroskopie an hochwertigen, aus der Schmelze gezüchteten LIO-Einkristallen vom Leibniz-Institut für Kristallzüchtung (IKZ) mit Dichtefunktionaltheorie (DFT) kombiniert. Die Arbeit wurde von PDIs Jonas Rose geleitet, gemeinsam mit Kolleg*innen vom PDI, IKZ und der Swansea University. Durch Rückstreuung von vier kristallographischen Oberflächenorientierungen – (100), (010), (001) und (101) – sowie eine vollständige Symmetrieanalyse der orthorhombischen D_2h-Punktgruppe identifizierte das Team 19 der 24 Raman-aktiven Γ-Punkt-Phononenmoden und ordnete jede ihrer korrekten irreduziblen Darstellung zu. Ein neuartiges multidimensionales Fitting ermöglichte es, die relativen Raman-Tensorelemente aus der Winkelabhängigkeit der Streuintensitäten zu extrahieren – selbst für Moden, die energetisch stark überlappen und sonst nicht unterscheidbar wären.

DFT-Rechnungen ergänzten die Experimente durch die Bereitstellung der Phononendispersion entlang hochsymmetrischer Richtungen im reziproken Raum, der Phononenzustandsdichte sowie der atomaren Verschiebungsmuster aller Γ-Punkt-Moden. Die berechneten Modenfrequenzen und Raman-Tensorelemente stimmen gut mit den experimentellen Beobachtungen überein und erklären zudem das Fehlen der fünf nicht beobachteten Moden in den Raman-Spektren.

Das Ergebnis ist ein umfassender Raman-Fingerabdruck für LaInO₃ – eine essenzielle Referenz für alle, die künftig Raman-Spektroskopie zur Beurteilung von Kristallqualität, Verspannung oder Domänenorientierung in LIO-Substraten und LIO/BSO-Heterostrukturen einsetzen.

Titel: Lattice dynamics and complete polarization analysis of Raman-active modes in LaInO₃
Autoren: J. Rose, H. Nguyen, M. Meißner, Z. Galazka, R. Gillen, O. Brandt, M. Ramsteiner, M. R. Wagner, H. Tornatzky
Quelle: Phys. Rev. Mater., 10, 094604 (2026)
DOI: 10.1103/frdm-2plg

CReA: Novel Functional Oxide Materials
